Präzise Blech-zu-Blatt-Laminationsmaschine für Wellpapier mit automatischer Korrektur und Hochgeschwindigkeitsservo-Steuerung

     Präzise Blech-zu-Blatt-Laminationsmaschine für Wellpapier mit automatischer Korrektur und Hochgeschwindigkeitsservo-Steuerung
Leistungsmerkmale

● Diese Maschine kann eine Kombination aus zwei Wellpappen und einer beliebigen Art von Oberplatte zusammenlaminieren.

● Laminationsart: Wellpappe + Wellpappe + Karton, Wellpappe + Wellpappe, Wellpappe + Karton, Karton + Karton, Karton + Grauplatin + Karton usw.

● Automatische Erkennung von oberem und unterem Papier, automatische Servo-Korrekturtechnologie.

● Die Unterseite des Papierzuführteils verwendet ein importiertes Servomotor-Steuerungssystem, mit Japan NITTA-Sauggurt und zusammen mit einem Blei-Kantenzuführsystem.


● Die Multifunktionsregale des Unterpapiers eignen sich für gekrümmtes Wellpappe.

● Große Kleberolle aus Edelstahl ((160 mm) mit feinem Anilox-Schleifen, um eine gleichmäßige Klebebeschichtung auch bei minimalem Klebevolumen zu gewährleisten.

● Bei der Doppelnutzungsplattform können wir die Vorstaplerstruktur verwenden, um den Vorstapel Papier in die Plattform zu schieben.

● Spezielle Polyethylenmaterialien auf der Oberfläche der Beschichtungswalze und Druckwalze, Kleber wird automatisch abgeschieden, frei abschrubben.

● Verwenden Sie ein zirkulierendes Klebsystem, um den Klebungsverlust zu reduzieren und den Klebstoffanschluss zu stabilisieren.

● Einstellung der gesamten Maschine mit einem Klick (einfach die Papiergröße eingeben).

● Videoüberwachung.

Parameter:




Strukturelle Merkmale:
◆ Durch die Einführung des weltweit führenden Übertragungssteuerungssystems muss nur die automatische Abstimmung des Papiergrößensystems eingegeben werden.

◆ Computergestützte Hochgeschwindigkeitsanpassung, bis zu 12.000 Stück pro Stunde.

◆ Chuanliu-artiger Luftzufuhrkopf mit vier Sätzen vorderen und vier Sätzen Saugdüsen.

◆ Feida Block verwendet niedrigstapelfähiges Karton, das das Papier auf die Palette passt, und kann einen mit einem Gleis unterstützten Vorstapler installieren

◆ Verwenden Sie mehrere elektrische Augen, um die Position der unteren Linie zu ermitteln.und machen Sie den Servomotor auf beiden Seiten des Gesichtspapiers unabhängig drehen, um die obere und untere Papierausrichtung zu kompensieren, die genau und glatt ist.

◆ Das voll funktionsfähige elektronische Steuerungssystem, das eine Mensch-Maschine-Schnittstelle und eine PLC-Programmmodellanzeige verwendet, kann automatisch Betriebsbedingungen und Arbeitsprotokolle erkennen.

◆ Das automatische Klebeauffüllsystem kann verloren gegangenen Kleber automatisch ausgleichen und mit dem Kleberrecycling zusammenarbeiten.



Einleitung zur Zweigstelle:

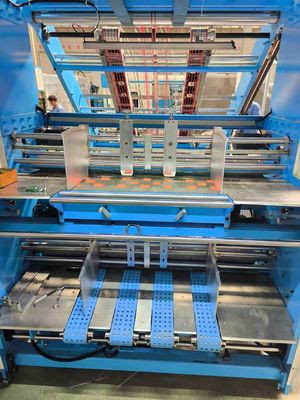

1. Unterpapier-Fütterung


Sie benutzt ein doppeltes Blei-Kanten-Zuführungssystem, das die Unterseite des Papiers reibungsloser füttert und auch Karton-Zuführung ermöglicht.


2. FÜHRER BILD-Zuführungsmechanismus

Sowohl die Papierhebe- als auch die Fütterungsdüse des Hochgeschwindigkeits-Auto-Dedicated Feeders können frei angepasst werden, um sowohl an dünnes als auch an dickes Papier angepasst zu werden.Stellen Sie sicher, dass das Spitzenpapier schnell und reibungslos läuft.


3. ELEKTRISCHES SYSTEM

Die Maschine ist nach den europäischen CE-Anforderungen ausgelegt, um die Stabilität, hohe Effizienz und geringe Ausfallrate der Maschine zu gewährleisten.wie eine Warnung, Fehlererkennung, Ausfälle und Betriebsgeschwindigkeit usw. auf dem Bildschirm auf einen Blick.


4. Vorstück

Das Vorstapelsystem mit voreingestellter Funktion kann über den Touchscreen als Papiergröße eingestellt und automatisch ausgerichtet werden, um die Einrichtungszeit effizient zu verkürzen.



5. Übertragung

Die beiden Druckwalzen, die in der Regel mit einer Schraubwand ausgestattet sind, werden mit einem synchronen Gurt mit SKF-Lager als Hauptgetriebe eingesetzt, um die Stabilität zu gewährleisten.Dämpferroller und Klebstoffwert können leicht durch einen Griff mit mechanischem Encoder eingestellt werden.

6.Links-rechts Positionierungssystem




7. Positionierungssystem und Kleberrolle


Die Verwendung mehrerer Satze von photoelektrischen Sensoren an der relativen Position der unteren Blätter,
Steuerung der oberen Blätter auf beiden Seiten des Servomotors, um eine unabhängige Kompensationsfunktion durchzuführen, so dass die genaue Positionierung des oberen Papiers und des unteren Papiers gewährleistet ist.
Edelstahlrolle, nie rostend, nach schmaler Schleifung,
Garantiert die Mindestmenge an gleichmäßig beschichtetem Klebstoff.
Die Unterwalze wird mit einer Wasserwalze gereinigt.


8. Touch-Screen-Betriebssystem


Es übernimmt die zentrale Steuerung des Touchscreen, realisiert den Mensch-Maschine-Dialog mit der hochauflösenden Mensch-Maschine-Schnittstelle,und realisiert die Echtzeit-dynamische Überwachung von Betrieb und Fehler, wodurch es bequemer ist, die Einstellungen und Fehlerbehebungen durchzuführen



9. LEADING EDGE FEEDING SYSTEM ((OPTIONAL))


Dieses System ist optional und eignet sich besser für große und dicke Unterlagen.


10. Schachtloser Servo-Zuführer(Nicht erlaubt)


Dieses System ist optional, besser geeignet für lange Oberdecken.

11. Großes Saugsystem für Unterpapier(Nicht erlaubt)


Dieses System ist für Option, wenn Ihre Produkte mit Pappe, Wellpappe und 3 oder 5 Schichten. Sie können dieses System wählen.


12. Automatisches Schmiersystem (optional)


Das Lager regelmäßig schmieren, um seine Lebensdauer zu verlängern


13. Videoüberwachung (optional)


Mit dieser Option kann der Betrieb der Maschine überwacht werden, so daß der Bediener nicht häufig um die Maschine herumlaufen muss.

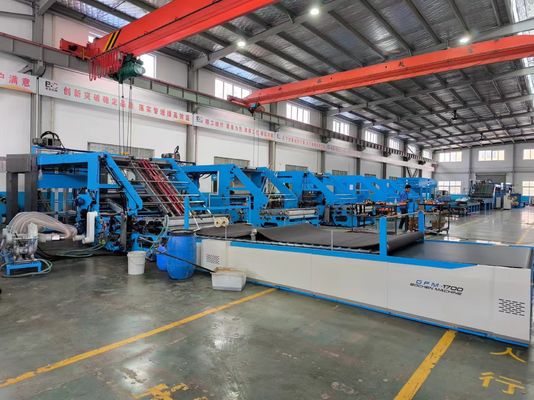

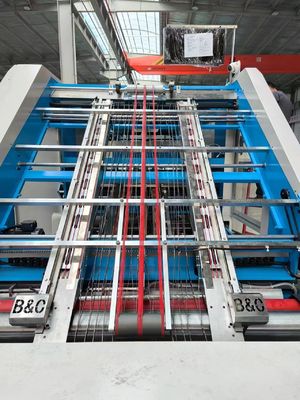

Bild der Maschine
