Automatische gewölbte Flöten-lamellierende Maschine 5ply drei in einem Multifuncational

Automatische Flöten-Laminierungs-Hochgeschwindigkeitsmaschine

Leistungsmerkmale

●Diese Maschine kann Kombination von zwei Wellpappen und irgendeine Art Spitzenblatt zusammen lamellieren. Sie kann zwei produzieren - Schichtbrett (Pappe + Pappe), 3ply, 4ply, 5ply, 7ply und andere Produkte.

●Lamellierende Art: gewölbt + gewölbt + Pappe, gewölbtes + gewölbtes, gewölbt + Pappe, Pappe + Pappe, Pappe + graues Brett + Pappe, etc.

●Automatische Entdeckung des Spitzen- und unteren Papiers, automatische Servokorrekturtechnologie. Machen Sie die Spitzenbahn des papiers automatisch und passen Sie das untere Papier, und die Genauigkeit ist hoch.

●Das unterer Papierfütterungs-Teil-Gebrauch importierte Servobewegungssteuersystem, mit Sauggurt Japans NITTA und zusammen mit Fütterungssystem der Vorderkante.

●Das Multifunktionsgestell des unteren Papiers sind für gekurvt gerunzelt passend.

●Große Edelstahlkleberrolle (160mm) mit dem feinen anilox, das reibt, um dem sogar Kleber zu garantieren beschichtet sogar an der minimalen Kleberquantität.

●Die zweifach verwendbare anhebende Plattform, können wir die Vorstaplerstruktur benutzen, um den - Stapel des Papiers in die Plattform vor zu drücken. Wir können den Stapel des Papiers direkt in die Plattform auch drücken.

●Die speziellen Polyäthylenmaterialien auf der Oberfläche der beschichtenden Rolle und der Presswalze, Kleber wird automatisch abgesetzt und frei scheuert sich.

●Benutzen Sie ein verteilendes Klebersystem, um Kleberverlust zu verringern und Kleberadhäsionseffekt zu stabilisieren.

●Ein - Klickenanpassung der ganzen Maschine (gerade das Papierformat eintragen).

●Videoüberwachung.

Parameter:

Strukturelle Eigenschaften:

◆Annahme das führende Getriebekontrollsystem der Welt, nur Bedarf zum InputPapierformat-Systemselbst-abstimmen.

◆Computergesteuerte Hochgeschwindigkeitsinstallation, bis 12.000 Stücke pro Stunde.

◆Chuanliu-artiger Luftzufuhrkopf, mit vier Sätzen der Vorwärtsdüsen und vier Sätzen Saugdüsen.

◆Feida-Block nimmt niedrige Stapelpappe, die das Papier zur Palette passen kann, an und kann Bahn-unterstützten Vorstapler installieren

◆Benutzen Sie mehrfache Sätze der elektrischen Augen, um die Vorposition des Endergebnisses zu kennen, und stellen Sie den Servomotor auf beiden Seiten vom Gesichtspapier her, um unabhängig sich zu drehen, um die Ausrichtung des oberen und untereren Papiers zu kompensieren, die genau und glatt ist.

◆elektronisches Kontrollsystem der Voll-Funktion, unter Verwendung der vorbildlichen Anzeige der Mensch-Maschine-Schnittstelle und PLC-Programms, kann Betriebsbedingungen und Arbeitsaufzeichnungen automatisch ermitteln.

◆Automatisches Kleberanreicherungssystem kann verlorenen Kleber automatisch entschädigen und mit der Kleberwiederverwertung zusammenarbeiten.

NIEDERLASSUNGS-EINLEITUNG:

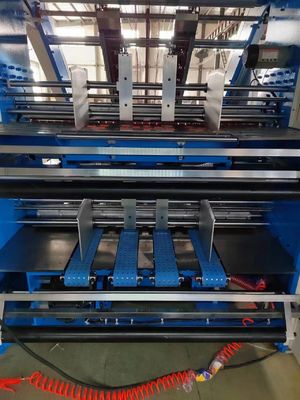

1. UNTERE PAPIERFÜTTERUNG


Gebrauch importiertes Servobewegungselektrisches Steuersystem, mit Sog Japans NITTA
Gurt, zum des Saugleistungsinverters herzustellen und Gurt gesäubert durch Wasserrolle; Patentiert
sicherzustellen die Technologie runzeln und Pappe erlischt glatt und einfache Operation.


2. SPITZENblatt-SCHALTGETRIEBE

kann anhebende und Fütterungspapierdüse des Hochgeschwindigkeitsengagierten Selbstfeedr frei justiert werden, dünnem und starkem Papier angepasst zu werden. Zusammen mit Becker-Pumpe. Stellen Sie einziehenden Papierspitzenlauf schnell und glatt sicher.


3. ELEKTRISCHES SYSTEM

Entworfen in der Übereinstimmung mit europäischer CER-Anforderung, stellen Sie Maschinenstabilität, hohe Leistungsfähigkeit und niedrigen Ausfall sicher. Unter Verwendung der Mensch-Maschine Schnittstelle und PLC-Kombination, zeigen Sie alle Informationen, wie Warnung, Fehler an, auf einen Blick zu ermitteln, Ausfälle und Arbeitsgeschwindigkeit, usw. auf dem Schirm.


4. PRE-STACK TEIL

Vor-Stapelsystem mit voreingestellter Funktion kann als Papierformat durch Touch Screen eingestellt werden und orientierte sich automatisch, um gegründete Zeit leistungsfähig zu verringern.



5. GETRIEBE

Synchroner Gurt der Tore zusammen mit tragendem SKF, wie Hauptgetriebe angenommen wird, um Stabilität sicherzustellen. Beide Presswalzen, Befeuchtungsrolle und Kleberwert können durch Griff mit mechanischem Kodierer leicht justiert werden.

Navigationsanlage 6.Left-right




7. NAVIGATIONSANLAGE-U. KLEBER-ROLLE


Der Gebrauch von mehrfachen Sätzen des photoelektrischen Sensors unten bedeckt relative Position,
Steuerspitzenblätter auf beiden Seiten vom Servomotor, zum der unabhängigen Ausgleichsaktion zu tun, damit genaue Positionierung des Spitzenpapiers und des unteren Papiers.
Edelstahlrolle, nie Rost, nachdem schmal reiben,
garantierte dem Mindestbetragkleber, der gleichmäßig beschichtet wurde.
Hinunter Rolle werden durch Wasserrolle gesäubert Sie.


8. TOUCH SCREEN OPERATIONS-SYSTEM


Es nimmt die zentralisierte Steuerung des Touch Screen an, verwirklicht den Mensch-Maschinendialog mit der hochauflösenden Mensch-Maschine Schnittstelle und verwirklicht die dynamische Realzeitüberwachung der Operation und der Störung und macht sie bequemer zu justieren und zu überprüfen



9. VORDERKANTE-FÜTTERUNGSsystem (OPTIONOL)


Dieses System ist für Wahl, passender für die großen und starken unteren Blätter.


10. SHAFTLESS-SERVOzufuhr (OPTIONAL)


Dieses System ist für Wahl, passender für Spitzenblätter der langen Größe.

11. GROSSES ANSAUGSYSTEM FÜR DAS UNTERE PAPIER (OPTIONAL)


Dieses System ist für Wahl, wenn Ihre Produkte mit der Pappe, Wellpapp und 3 oder 5 Schichten. Sie können dieses System wählen.


12. AUTOMATISCHES SCHMIERSYSTEM (OPTIONAL)


Schmieren Sie das Lager regelmäßig, um die Nutzungsdauer des Lagers auszudehnen


13. VIDEOÜBERWACHUNG (OPTIONAL)


Diese Wahl kann Maschinenbetrieb, das Betreiberbrauchung überwachen nicht, das häufig um die Maschine geht.

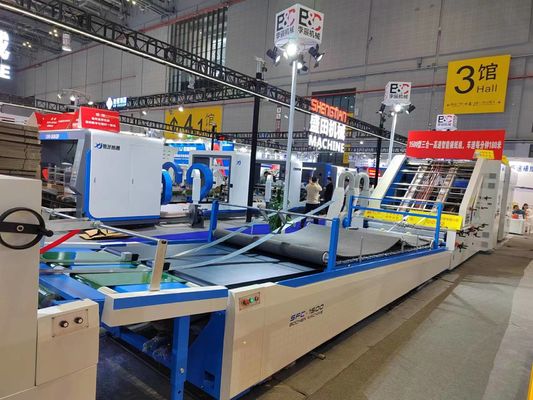

Maschinen-Bild
