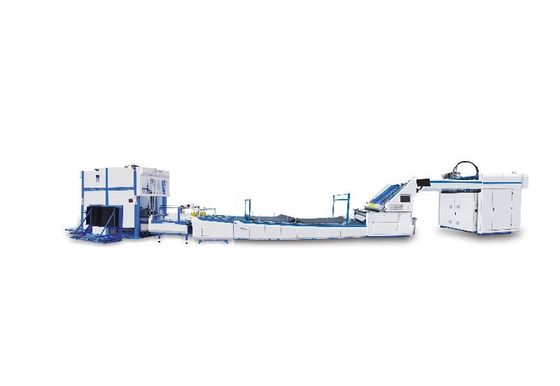

GFHD 1500 Hochgeschwindigkeits-Kartonlaminierer 200 m/min

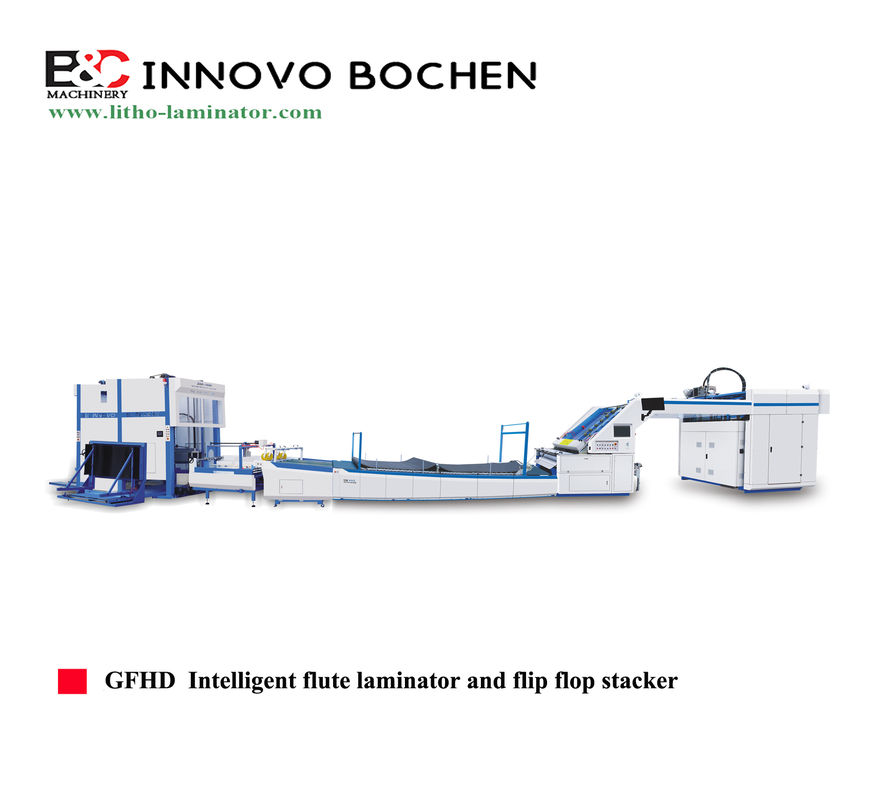

GFHD Intelligenter Flötenlaminierer und Flip-Flop-Stacker

GFH Automatische Hochgeschwindigkeitsflötenlaminiermaschine

Maschinenübersicht:

GFH ist die neueste Generation der von unserer Firma entwickelten automatischen Hochgeschwindigkeitsflötenlaminiermaschine.und die oberste Papierseitenmessung übernimmt die Bewegungsseitenmessung und das Servo-Papieroberflächenverfolgen und KorrekturprinzipUnd das untere Papier benutzt zwei Blei-Kanten-System, keine Pressen-Rollen, verwendet hohe Durchfluss-Saug zum Füttern des Papiers, keinen Druck auf das Papier.Es kann automatisch die Höhe des Wellpapers erkennen, die Lücke zwischen den Rollen automatisch einstellen, die Menge an Klebstoff automatisch einstellen, und die Laminationsrolle muss nicht geschrubbt werden.Die maximale Laminationsgeschwindigkeit kann 200 m/min erreichen (24Hochgeschwindigkeit, hohe Effizienz und hohe Präzision sind Ihre ideale Wahl.

Leistungsmerkmale:

1. Oberfläche Überlappungszufuhr + Non-Stop-Korrektur, hohe Geschwindigkeit ohne Präzisionsverlust. Geschwindigkeit kann 180m/min erreichen.

2Das Unterpapier wird direkt in die Kleberolle gelegt (ohne Druck durch die Rolle,Es wird die Steifigkeit des Wellpapers nicht zerstören), was die Druckbeständigkeit von Wellpappe gewährleistet und die Menge an Klebstoff um 30% reduziert, was nicht nur Geld spart, sondern auch das Phänomen des übermäßigen Kaugums löst.

3. Die vordere Druckwalze besteht aus neuem Polyfluorethylenmaterial, das frei zu waschen ist und dann die Arbeitskraft des Bedieners reduziert.

4Die gesamte Maschine hat keinen Griff, elektrische Einstellung, automatische Erkennungsdicke, die die Stärke der Einzelarbeiten verringert und die effektive Arbeitszeit erhöht.

5. Da die Maschine überlappende Zufuhr verwendet, keine Lücke Korrektur ohne Stopp, so dass die Einheit Zeit Ausgang um 50% erhöht, was den Stromverbrauch der Einheit Zeit stark reduziert,und es erhöhte wirklich die Produktion und Energieeinsparung.

6. Adoptiert ein oberes Blatt-Aligner-System, um eine hohe Genauigkeit zu gewährleisten.

7. Digitale Konstruktion realisiert automatische Anpassung des Klebvolumens. Automatische Anpassung der Lücke der Klebwalze (automatisch entsprechend der Dicke der Unterplatte).

8. Die Konstruktion der großen Edelstahl-Anilox-Rolle (160 mm Durchmesser) ist stabil und hocheffizient, deckt gleichmäßig ab und spart an Klebstoffvolumen.

9. Automatische Erkennung von oberem und unterem Papier, automatische Servo-Korrekturtechnologie. Machen Sie das obere Papier automatisch verfolgen und passen Sie das untere Papier, und die Genauigkeit ist hoch.

10. Die Dual-Use-Hofplattform, können wir die Pre-Stacker-Struktur verwenden, um den Pre-Hüllen von Papier in die Plattform zu schieben.

11. Die multifunktionalen Regal des Bodenpapiers sind für gebogenen Wellpappe geeignet.

12. Verwenden Sie ein zirkulierendes Klebsystem, um den Klebungsverlust zu reduzieren und den Klebenabhängeneffekt zu stabilisieren.

13. Ein-Klick-Anpassung der gesamten Maschine (einfach die Papiergröße eingeben).

14. Bestellspeicherfunktion, ein Klick, um die vorherige Bestellung zu übertragen, bequem und schnell.

15- Videoüberwachung.

16Insgesamt 9 Servo.

Spezifikation:

Einleitung zur Zweigstelle:
1.FÜHRUNG mit Unterpapier

Ein Vortriebsdrucksystem schädigt das Wellpappe nicht und erhöht die Druckbeständigkeit des Wellpappes.Die Räder verwenden einseitiges Lager (reduzieren den Verschleiß von Gummirädern)Die breiten Gummiräder sorgen dafür, dass das Wellpappe E, F und G nicht verformt wird.

2.Mechanismus zur Zufuhr der oberen Blätter

Die Vor- und Hinterseite der Zuführung wird vom Servomotor gesteuert.Es wird automatisch positioniert. Der Fütterungsmodus kann überlappendes Blatt oder Trennblatttyp wählen. Adoptiert ein oberes Blatt-Aligner-System, um eine hohe Genauigkeit zu gewährleisten.

3.Elektrotechnisches System

Vor allem mit Siemens elektrisches System, um die Maschine Stabilität, hohe Effizienz und geringe Ausfälle zu gewährleisten.

Bestellspeicherfunktion, ein Klick, um die vorherige Bestellung zu übertragen, bequem und schnell.

4.Teil vor der Lagerhaltung

Vorstapelhaufen Papier unter dem Zustand der Non-Stop, die Effizienz zu verbessern.
Die Breite des Vorstaplers wird vom Motor gesteuert, die Papiergröße wird automatisch positioniert.Wir können die Vorstapler-Struktur verwenden, um den Vorstapel Papier in die Plattform zu schiebenWir können auch den Papierstapel direkt in die Plattform schieben und die Plattform kann an die tatsächliche Lage des Papierstapels angepasst werden.

5.Positionierungssystem und Kleberrolle

Ausgestattet mit Sensoren und Servomotor, steuern Sie die oberen Blätter, um eine unabhängige Kompensationsfunktion durchzuführen, um eine hohe Genauigkeit sicherzustellen.Die Konstruktion der großen Aniloxwalze aus Edelstahl (160 mm Durchmesser) ist stabil und hocheffizient, gleichmäßig zu beschichten und Kleber zu sparen.

Digitale Konstruktion ermöglicht die automatische Anpassung des Klebvolumens, die automatische Anpassung der Lücke der Klebwalze (automatisch entsprechend der Dicke der Unterplatte).

6.Das Fahrzeug darf nicht mehr als 5 cm lang sein, wenn die Fahrzeuge nicht mehr als 5 cm lang sind.

Das Lager regelmäßig schmieren, um die Lebensdauer des Lagers zu verlängern und Kosten zu sparen.

7.Große Gürtel-Oberplatten-Zuführung.

Überlappende Blattzufuhr, Geschwindigkeit ist schneller und stabiler und besser für dünnes Papier geeignet.

• Neue Druckwalze.

Neues Polyfluorethylenmaterial für Druckwalzen, das sich frei waschen und schrubben lässt und dann die Arbeitskraft des Bedieners reduziert.

• Messsystem

Ein hochpräzises Dicke-Messgerät mit Servomotor wird automatisch angepasst.

• ohne Drucksystem

Ohne Druckwalze, mit hohem Durchfluss-Saugsystem, kann es die ursprüngliche Steifheit des Boards bewahren.

• Oberflächenbrückenkorrektursystem.

.

Dieses System ist für die Spitze des Blattes im Brückenteil, es kann die Spitze des Blattes ausrichten, um die Papiergenauigkeit zu erhöhen.

• Hydraulisches Hebegerät.

Ein hydraulisches Hebesystem ist notwendig. Wenn Sie auf den Knopf drücken, wird er sich erheben. Es ist bequem, die Kleberrolle zu waschen.

• Glu-Roller-Trennsteuerung.

Verwenden Sie einen separaten Motor, um die Kleberolle zu steuern, wenn die Maschine anhalten muss, wird die Kleberolle nicht anhalten. Es kann den Kleber gut halten, nicht überlaufen. Dann um Kleber zu sparen.

• Auftragsmanagementsystem

Bestellgedächtnisfunktion. Maschine kann vorherigen Auftragsdatensatz speichern. Wenn Sie vorherige Arbeit erledigen möchten.

• System zur Erkennung von Doppelblättern

Dieses System kann das Oberpapier beim Laufen erkennen, um zu vermeiden, dass doppelte Blätter gleichzeitig gefüttert werden.

Einige Teile Liste

ZSD-Pfeildrehmaschine

Produkteinführung

Die Stapelmaschine ist ein Zubehör der Flötenlaminiermaschine, bestehend aus einem langsamen Papiertisch, einem Stapel Papiertische, einem Drehtisch und einem Papierempfängertisch.Das Papier wird durch den langsamen Tisch mit dem Krepppapiereinheit verbunden., und das Papier wird in einen Papierhaufen gestapelt und dann in den Drehtisch geschickt,und der Papierhaufen Drehmechanismus in der Drehtisch wird verwendet, um den Papierhaufen einmal drehen und drehen Sie es an den Drehtisch.

Der oberste Teil wird durch den Gürtentransporter in den Papiertrennmechanismus eingespeist und dann in die Spitze des Empfangstabels gelegt.Das Papier fällt auf die Palette des Empfangstisches, wodurch die voll automatische Papierzählung, das Papierdrehen und das Papierstapeln erreicht werden.Es hat die Vorteile, Papier zu flach und zu befestigen und den Arbeitskräftebedarf erheblich zu reduzieren und die Effizienz der Papierlieferung effektiv zu verbessern., wodurch die manuelle Verabreichungsintensität verringert wird.

Leistungsmerkmale
A. Die Palette kann automatisch in die Maschine geschoben werden.
B. Vergleichsweise 12 000 Stück/h Schnellflötenlaminiermaschine.
C. Der Flip-Modus kann geändert werden, um zu verhindern, dass das Papier gekrümmt wird.
D. Keine Sammelstoppfunktion zur Verbesserung der Produktionseffizienz.
E. Verringerung der Arbeitskraft und Arbeitsintensität.
F. Papier kann ordentlich gestreift und in Stapel gestapelt werden.
G.Machine kann mit Flötenlaminiermaschinen verschiedener Hersteller abgestimmt werden.
H-Papier kann von hinten oder von der Seite kommen.
I. Einstellung mit einem Klick (einfache Eingabe der Papiergröße).
J. Videoüberwachung (optional).
Parameter:

Einführung zur Zweigstelle

1. Trennvorrichtung

Dieses Teil verfügt über eine Beschleunigungsfunktion zur schnellen Trennung der Bleche und ermöglicht gleichzeitig den Bedienern die Auswahl minderwertiger Produkte.
2Count und Stacker.

Der Papierstapler kann durch die Position des Sensors angepasst werden.

3Drehgerät.

Dieser Teil kann das Papier an den Liefertisch schicken, und der Betrieb dieses Teils wird durch einen Servomotor gesteuert.

4Liefertisch

Dieser Teil kann das Papier ordentlich klopfen und in einen Papierhaufen stapeln.
5. Touchscreen

Wir können die Papiergröße hier einstellen, die Ausrichtung wird automatisch angepasst.

Die Optionen:
1Automatische Abfahrt.

Diese Bodenwalze kann den Papierstapel automatisch ausfüllen.

2. Automatisches Ladegerät

Dieses Gerät schiebt das Tablett automatisch in die Maschine, um es einfacher zu bedienen.
