GFS1500 Hochgeschwindigkeits-Fluet-Laminator-Maschine für Wellplattenlaminierung

One-Click-Einstellung und Auftragsspeicher High Speed Flute Laminator Maschine GFS1500 für Wellpappenkaschierung

Leistungsmerkmale:

● Vorderkanten-Zuführsystem. Keine Zuführdruckstruktur, beschädigt die Wellpappe nicht und erhöht die Druckfestigkeit der Wellpappe.

● Verwendet ein Ausrichtsystem für das obere Bogen, um eine hohe Genauigkeit zu gewährleisten. Der Zuführmodus kann als Überlappungsbogen oder Trennbogen gewählt werden.

● Digitales Design realisiert die automatische Einstellung der Leimmenge. Automatische Einstellung des Spaltes der Leimwalze (automatisch entsprechend der Dicke des unteren Bogens).

● Das Design der großen Edelstahl-Rasterwalze (160 mm Durchmesser) ist stabil und hocheffizient, trägt gleichmäßig auf und spart Leimvolumen.

● Automatische Erkennung von oberem und unterem Papier, automatische Servo-Korrekturtechnologie. Bringt das obere Papier dazu, automatisch das untere Papier zu verfolgen und anzupassen, und die Genauigkeit ist hoch.

● Die Hebebühne für den doppelten Einsatz, wir können die Vorstaplerstruktur verwenden, um den Vorpapierstapel in die Plattform zu schieben. Wir können auch den Papierstapel direkt in die Plattform schieben.

● Der multifunktionale Rahmen des unteren Papiers ist für gebogene Wellpappe geeignet.

● Verwenden Sie ein zirkulierendes Leimsystem, um Leimverluste zu reduzieren und den Leimhaftungseffekt zu stabilisieren.

● One-Click-Einstellung der gesamten Maschine (nur die Papiergröße eingeben).

● Auftragsspeicherfunktion, One-Click zum Übertragen des vorherigen Auftrags, bequem und schnell.

● Videoüberwachung.

Parameter:

Strukturelle Merkmale:
◆ Verwendung des weltweit führenden Getriebesteuerungssystems, nur Eingabe der Papiergröße, System-Autotuning.

◆ Computergestütztes Hochgeschwindigkeits-Anpassen, bis zu 18.000 Stück pro Stunde.

◆ Chuanliu-Typ-Luftzufuhrkopf mit vier Sätzen von Vorwärtsdüsen und vier Sätzen von Saugdüsen.

◆ Feida-Block verwendet niedrigen Papierstapel, der das Papier auf die Palette anpassen kann und einen schienenunterstützten Vorstapler installieren kann

◆ Verwenden Sie mehrere Sätze von elektrischen Augen, um die Vorposition der unteren Linie zu kennen, und lassen Sie den Servomotor auf beiden Seiten des Deckpapiers unabhängig rotieren, um die Ausrichtung des oberen und unteren Papiers zu kompensieren, was präzise und reibungslos ist.

◆ Vollfunktions-Elektronik-Steuerungssystem unter Verwendung der Mensch-Maschine-Schnittstelle und der PLC-Programmanzeige, kann Betriebsbedingungen und Arbeitsaufzeichnungen automatisch erkennen.

◆ Automatisches Leimnachfüllsystem kann verlorenen Leim automatisch kompensieren und mit der Leimwiederverwertung zusammenarbeiten.



BRANCH-EINFÜHRUNG:

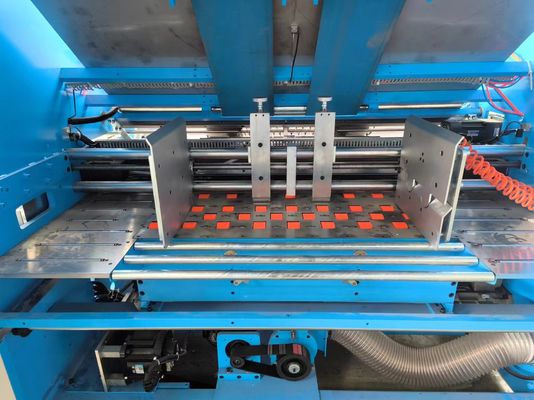

1. UNTERE PAPIERZUFÜHRUNG

Verwenden Sie importiertes Servo-Motor-Elektro-Steuerungssystem mit Japan NITTA Saug-
band, um die Saugkraft umzukehren, und das Band wird von einer Wasserwalze gereinigt; Patentiert
Technologie, um sicherzustellen, dass Wellpappe und Karton reibungslos herauskommen und einfach zu bedienen sind.

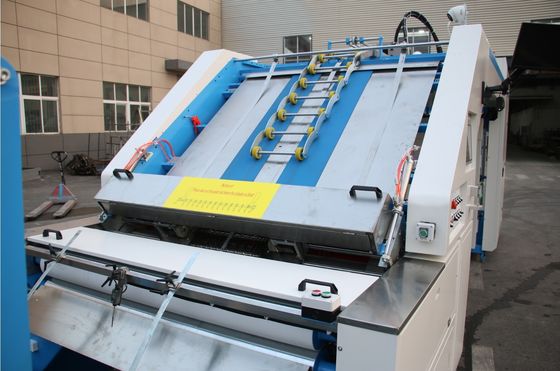

2. OBERES BOGENZUFÜHRMECHANISMUS

Sowohl das Papierheben als auch die Zuführdüse des Hochgeschwindigkeits-Auto-Spezialfeeders können frei eingestellt werden, um sich sowohl an dünnes als auch an dickes Papier anzupassen. Zusammen mit der Becker-Pumpe. Stellen Sie sicher, dass das obere Zuführpapier schnell und reibungslos läuft.

3. ELEKTRISCHES SYSTEM

Entworfen in Übereinstimmung mit den europäischen CE-Anforderungen, gewährleisten Maschinenstabilität, hohe Effizienz und geringe Ausfallrate. Unter Verwendung der Mensch-Maschine-Schnittstelle und der PLC-Kombination werden alle Informationen wie Warnung, Fehlererkennung, Ausfälle und Betriebsgeschwindigkeit usw. auf dem Bildschirm auf einen Blick angezeigt.

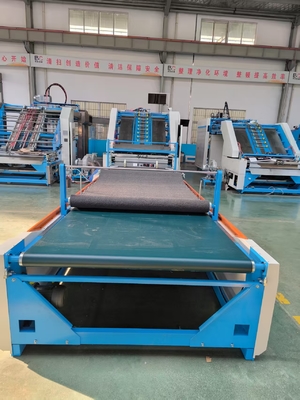

4. VORSTAPELTEIL

Das Vorstapelsystem mit Voreinstellfunktion kann über den Touchscreen als Papiergröße eingestellt und automatisch ausgerichtet werden, um die Einrichtzeit effizient zu reduzieren.

5. GETRIEBE

Gates-Synchronriemen zusammen mit SKF-Lager als Hauptgetriebe werden verwendet, um die Stabilität zu gewährleisten. Sowohl die Druckwalzen, die Dämpfungswalze als auch der Leimwert können einfach per Hand mit mechanischem Encoder eingestellt werden.

6.Links-Rechts-Positionierungssystem

7. POSITIONIERUNGSSYSTEM & LEIMWALZE

Die Verwendung mehrerer Sätze von fotoelektrischen Sensoren an der relativen Position der unteren Bögen,
steuert die oberen Bögen auf beiden Seiten des Servomotors, um eine unabhängige Kompensationsaktion durchzuführen, so dass eine genaue Positionierung des oberen Papiers und des unteren Papiers erfolgt.
Edelstahlwalze, rostet nie, nach engem Schleifen,
garantiert die minimale Menge an Leim, die gleichmäßig aufgetragen wird.
Die untere Walze wird von einer Wasserwalze gereinigt.

8. TOUCHSCREEN-BEDIENUNGSSYSTEM

Es verwendet die zentrale Steuerung des Touchscreens, realisiert den Dialog Mensch-Maschine mit der hochauflösenden Mensch-Maschine-Schnittstelle und realisiert die Echtzeit-Dynamiküberwachung von Betrieb und Fehlern, wodurch die Einstellung und Fehlerbehebung bequemer wird

9. GROSSES SAUGSYSTEM FÜR UNTERES PAPIER

Dieses System ist optional, wenn Ihre Produkte aus Karton, Wellpappe und 3 oder 5 Schichten bestehen. Sie können dieses System wählen.

10. AUTOMATISCHES SCHMIERUNGSSYSTEM

Schmieren Sie das Lager regelmäßig, um die Lebensdauer des Lagers zu verlängern

11. WELLENLOSER SERVO-FEEDER(OPTIONAL)

Dieses System ist optional, besser geeignet für lange obere Bögen.

12. VIDEOÜBERWACHUNG (OPTIONAL)

Diese Option kann den Maschinenlauf überwachen, der Bediener muss nicht häufig um die Maschine herumlaufen.

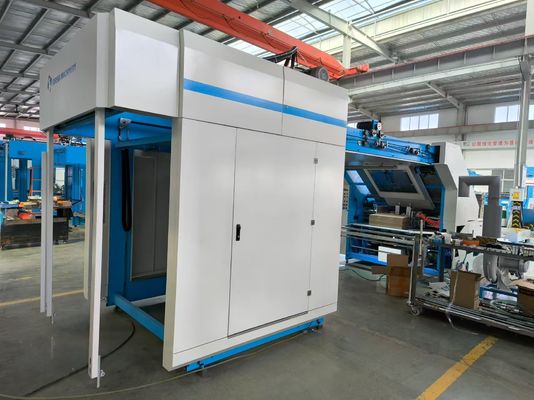

Maschinenbild
